Motori hapës mikro linear me diametër 5 mm me rrëshqitësin e kllapave të kutisë së marsheve planetare Imazhi i veçuar

Motor stepper mikro linear me diametër 5 mm me rrëshqitës planetar të kllapave të marsheve

Përshkrim i shkurtër:

Numri i modelit.:SM05PG-Lineare

Lloji i motorit:	Motor stepper 5 mm
Këndi i hapit:	22.5shkallës/20.25
Numri i fazave	2 faza (Bipolare)
Tensioni nominal	5V DC
Bobina rezistentee	14Ω/faza
Lloji i kutisë së shpejtësisë	Kuti ingranazhesh planetare
Raporti i ingranazheve	20.25:1

Na dërgoni email

Detajet e produktit

Etiketat e produktit

Përshkrim

Ky është një motor stepper me diametër të vogël 5 mm, me një kuti ingranazhesh mikro planetare.
Raporti i marsheve të marsheve është 20.25:1 dhe ka 2 nivele.
Është i bashkangjitur me një sistem kllapa+rrëshqitës.
Kështu krijon një motor linear stepper.
Shtytja lineare e rrëshqitësit është të paktën 250 gram me shpejtësi 2400 PPS dhe 5V DC.
Ky motor është zhvilluar fillimisht për sistemin e kamerës në telefon inteligjent për të lëvizur lentet e kamerës.
Mund të përdoret gjithashtu në produkte të tjera elektronike/elektrike me përmasa të vogla, për lëvizje lineare.

Parametrat

Numri i modelit.	SM05PG-Lineare
Diametri i motorit	5 mm
Tensioni i drejtimit	5V DC
Rezistenca e spirales	13Ω±10%/fazë
Numri i fazës	2 faza(bipolar)
Këndi i hapit	22.5shkallës/20.25
Lloji i kutisë së marsheve:	Kuti ingranazhesh planetare
Raporti i ingranazheve	20.25:1
Lloji i vidhos plumbi	Tr2P0.46N

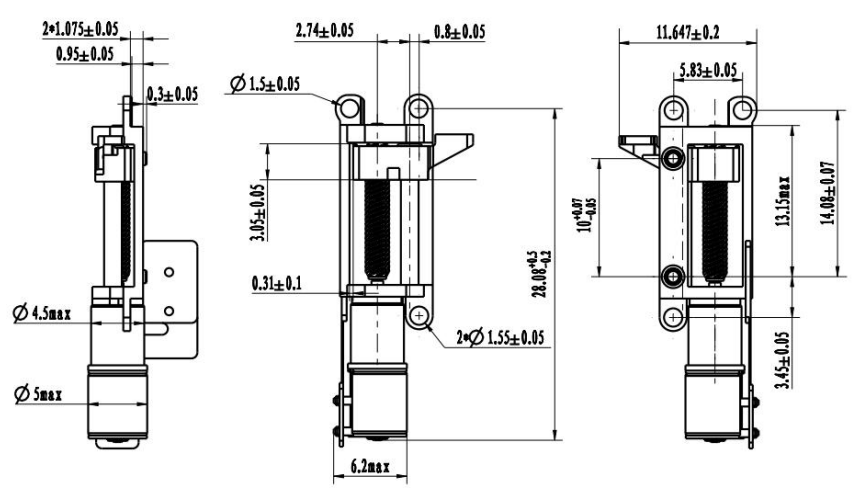

Vizatim i Dizajnit

Rreth kutisë së marsheve planetare (teknologjia MIM)

Ky ingranazh planetar është posaçërisht i dizajnuar për vizatimin e produkteve mikro elektronike si telefoni celular, kamera dhe produkte të tjera me përmasa të vogla.
Është një kuti ingranazhi me 2 nivele, dhe ingranazhet dhe komponentët e tjerë brenda janë bërë nga teknika Metal Injection Molding (teknologji MIM).
Teknologjia MIM përdor metodën e injektimit për të prodhuar pjesë metalike, ashtu si ne prodhojmë plastikë me myk injeksioni.Mund të prodhojë pjesë metalike me precizion të lartë me përmasa të vogla dhe saktësi të lartë, gjë që është kritike për një kuti ingranazhi me madhësi mini.
Por pajisjet e teknologjisë MIM janë të shtrenjta, kështu që sasia e porosisë së saj është më e lartë.Përndryshe kostoja për secilën pjesë të produktit është shumë e gjatë.Pra, sasia minimale e porosisë së MIM është më e lartë, për të ulur koston mesatare.

Rreth motorëve stepper me ingranazhe

1. Pjesa e hyrjes së fuqisë së motorit standard stepper disponohet në formën e kabllove FPC, FFC, PCB, etj.
2.Për boshtin e daljes, ne kemi dy lloje të ndryshme të boshteve standarde: bosht D dhe bosht vidë.Nëse kërkohet një lloj aksi i veçantë, ne mund ta personalizojmë gjithashtu, por ka një kosto shtesë personalizimi.
Motor stepper magnet i përhershëm me diametër 3,8 mm me kuti marshi 10*8 mm.Kutia e marsheve ka saktësi të lartë, efikasitet të lartë dhe zhurmë të ulët, gjë që e bën produktin të ketë besueshmëri të mirë.

Aplikacion

Motorë stepper me ingranazhe, të përdorur gjerësisht në shtëpitë inteligjente, kujdesin personal, pajisjet e pajisjeve shtëpiake, pajisjet mjekësore inteligjente, robotët inteligjentë, logjistikën inteligjente, makinat inteligjente, pajisjet e komunikimit, pajisjet inteligjente që vishen, elektronikat e konsumit, pajisjet e kamerave dhe industri të tjera.

Shërbimi i personalizimit

1. Rezistenca e spirales/tensioni i vlerësuar: Rezistenca e spirales është e rregullueshme, sa më e lartë të jetë rezistenca, aq më i lartë është voltazhi i vlerësuar i motorit.
2. Dizajni i kllapave/gjatësia e rrëshqitësit: Nëse klientët duan kllapa më të gjatë ose më të shkurtër, ka dizajn të veçantë, siç janë vrimat e montimit, ai është i rregullueshëm.
3. Dizajni i rrëshqitësit: rrëshqitësi aktual është prej bronzi, mund të zëvendësohet me plastikë për të kursyer koston
4. PCB+kabllo+lidhës: Dizajni i PCB-së, gjatësia e kabllit, hapi i lidhësit janë të rregullueshme, mund të zëvendësohen me FPC sipas nevojës së klientit.

Informacioni për kohën dhe paketimin

Koha e marrjes së mostrave:
Motorë standardë në magazinë: brenda 3 ditëve
Motorët standardë jo në magazinë: brenda 15 ditëve
Produkte të personalizuara: Rreth 25 ~ 30 ditë (bazuar në kompleksitetin e personalizimit)
Koha e duhur për ndërtimin e një kallëpi të ri: përgjithësisht rreth 45 ditë
Koha për prodhimin masiv: bazuar në sasinë e porosisë
Paketimi:
Mostrat janë të paketuara në sfungjer shkumë me një kuti letre, të dërguar me Express
Prodhimi masiv, motorët janë të paketuar në kuti kartoni të valëzuar me film transparent jashtë.(transport me avion)
Nëse transportohet nga deti, produkti do të paketohet në paleta

Metoda e transportit

Për mostrat dhe transportin ajror, ne përdorim Fedex/TNT/UPS/DHL.(5-12 ditë për shërbim ekspres)
Për transportin detar, ne përdorim agjentin tonë të transportit dhe dërgojmë nga porti i Shangait.(45 ~ 70 ditë për transport detar)

FAQ

1.A jeni prodhues?
Po, ne jemi një prodhim, dhe prodhojmë kryesisht motorë stepper.

2. Ku është vendndodhja juaj e fabrikës?A mund të vizitojmë fabrikën tuaj?
Fabrika jonë ndodhet në Changzhou, Jiangsu.Po, jeni shumë të mirëpritur të na vizitoni.

3.A mund të ofroni mostra falas?
Jo, ne nuk ofrojmë mostra falas.Konsumatorët nuk do t'i trajtojnë në mënyrë të drejtë mostrat falas.

4.Kush paguan për koston e transportit?A mund të përdor llogarinë time të transportit?
Konsumatorët paguajnë për koston e transportit.Ne do t'ju citojmë koston e transportit.
Nëse mendoni se keni një mënyrë transporti më të lirë/më të përshtatshme, ne mund të përdorim llogarinë tuaj të transportit.

5. Çfarë jeni ju MOQ?A mund të porosis një motor?
Ne nuk kemi MOQ, dhe ju mund të porosisni vetëm një mostër copë.
Por ne ju rekomandojmë të porosisni pak më shumë, vetëm në rast se motori dëmtohet gjatë testimit tuaj dhe mund të keni një rezervë.

6.Po zhvillojmë një projekt të ri, a ofroni shërbim personalizimi?A mund të nënshkruajmë një kontratë NDA?
Ne kemi mbi 20 vjet përvojë në industrinë e motorëve stepper.
Ne kemi zhvilluar shumë projekte, ne mund të ofrojmë personalizim të plotë të grupit nga vizatimi i dizajnit deri te prodhimi.
Jemi të sigurt se mund t'ju japim disa këshilla/sugjerime për projektin tuaj stepper motor.
Nëse shqetësoheni për çështje konfidenciale, po, ne mund të nënshkruajmë një kontratë NDA.

7.A shesni shoferë?A i prodhoni ato?
Po, ne shesim shoferë.Ato janë të përshtatshme vetëm për testim të përkohshëm të mostrës, jo të përshtatshme për prodhim masiv.
Ne nuk prodhojmë drejtues, ne prodhojmë vetëm motorë stepper

Pyetje e bërë më shpesh

1. Marrëdhënia midis shpejtësisë dhe frekuencës së motorit stepper:
s=f*A*60/360° [s: shpejtësia e rrotullimit (njësia: RPM);f: frekuenca (njësia: PPS);A: këndi i hapit (njësia: °) ]
RPS=RPM/60 [RPS: rrotullime për sekondë;RPM: rrotullime në minutë]

2.Si të kontrollohet drejtimi i rrotullimit të motorit stepper?
Mund të ndryshoni sinjalin e nivelit të drejtimit të sistemit të kontrollit.Mund të rregulloni instalimet elektrike të motorit për të ndryshuar drejtimin, si më poshtë: Për motorët dyfazorë, mund të jetë vetëm një nga fazat e lëvizjes së motorit hapës të aksesit të linjës së motorit, si shkëmbimi A + dhe A-.Për motorët trefazorë, jo një nga fazat e shkëmbimit të linjës së motorit, por duhet të jetë shkëmbimi vijues i dy fazave, të tilla si shkëmbimi A + dhe B +, shkëmbimi A- dhe B-.

3. Zhurma e motorit stepper është veçanërisht e madhe, nuk ka forcë, dhe dridhjet e motorit, si të bëni?
Kjo situatë haset sepse motori stepper punon në zonën e lëkundjes, zgjidhja.
A, ndryshoni frekuencën e sinjalit të hyrjes CP për të shmangur zonën e lëkundjes.
B, përdorimi i makinës nënndarje, në mënyrë që këndi i hapit të reduktohet, duke ecur pa probleme.
